東京写真オーディオスペシャル

1972年スピーカーシステムをイラストで復元する

1972年のシステムをイラストで復元。 右側にスピカーを増設。

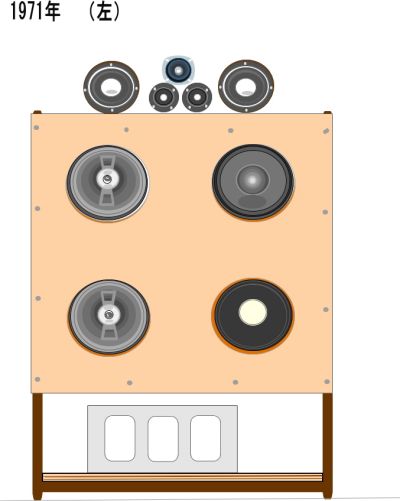

1972年　（左）　1971年後期と変わらず。	1971年後期～1972年　（右）
サランネットなし。

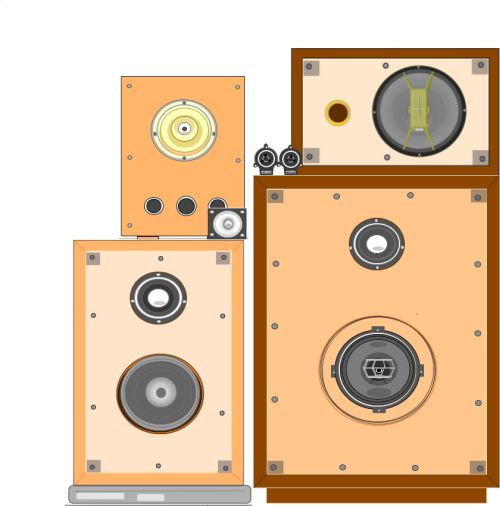

ナショナルのツイター5HH17を追加。 どうしても使いたいスピカーシステムを復元するユニッットだった。 何もせずとも5HH17の高域は良く通るので、2db程下げることとある。	大型箱購入のため、それまで使用していた中箱を友人に払い下げる。パイオニアのツイターPT8Aを2個追加。 コーラルのフラット6を自作の箱に入れる。ダクトは塩ビ管を加工したもの。 大型箱にはそれまで使っていたパイオニアのＰＡＸＡ20を低音専用に、 中域にはパイオニアのPM12Fを使用。この状態ではバスレフにしておらず、 低域が不足がちなので注意とある。小型箱の20PX85は高域を12db下げると書いてある。バランスには苦労したようだ。
右の大箱は30センチ用の穴が開いていた。20センチのPAXA20を入れるとバッフル分だけ奥に引っ込んでしまうが、 ここでは低音用として使用するので問題はない。本来はコーラルのウーファーを入れるつもりで買ったのだが、作業は穴あけやらで大変になるので しばらくはこのままで使用。 その後引っ越しすることになり、システムは再構築に・・・。
